產品規格特性：

電流反饋特性：

在從前的PID制御和電流反饋制御基礎上追加配置電流波形峰值的制御方式。 根據電源電壓的變化及發熱針對工件附在的變化提供穩定的焊接電流。

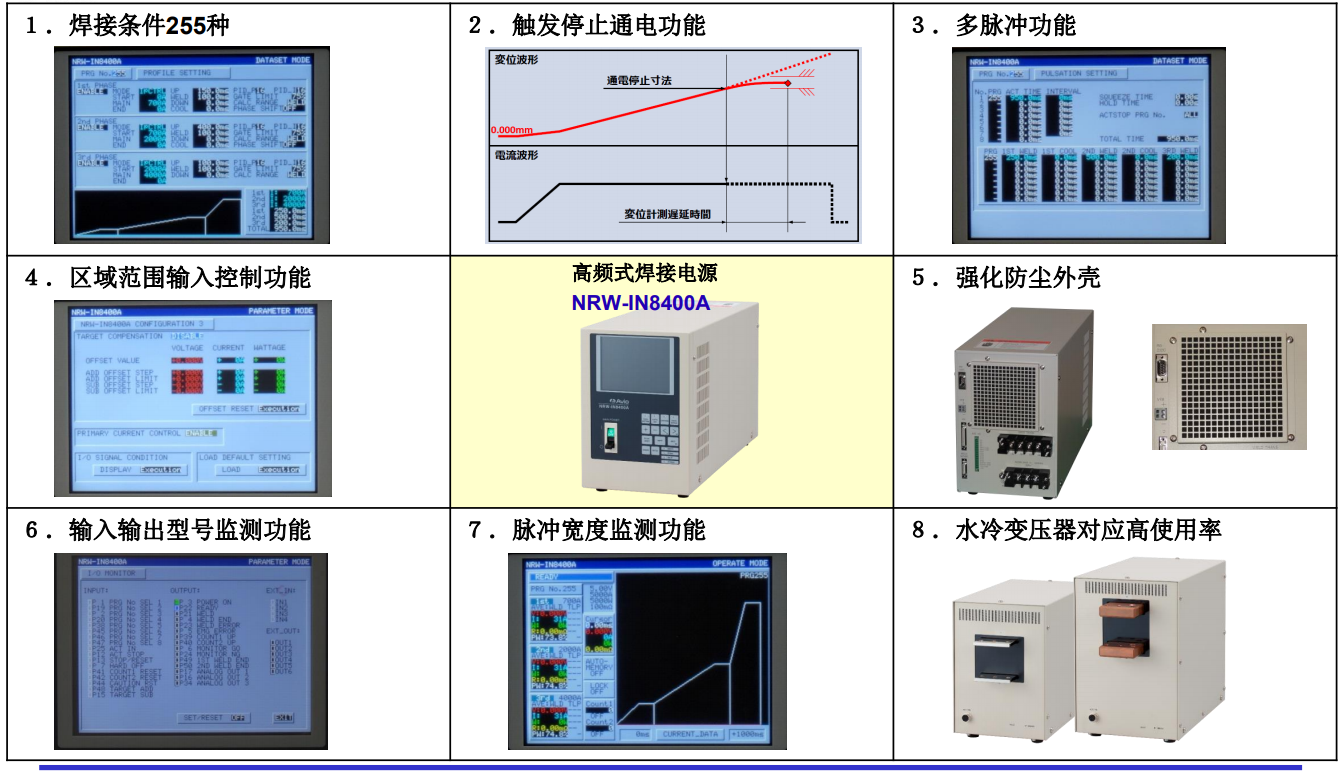

1、焊接條件255種

焊接條件數量擴大到255種。對應少量多品種的U型端子焊接時的條件切換。

例如12個端子無刷馬達線圈的U型端子焊接時，分別設定12個端子的焊接條件。甚至

可以針對馬達數量分別設定12條件xN套焊接條件。

另外， 1st、2nd、3rd通電設定可以在同一畫面上操作。

2、觸發停止通電功能（ACT STOP）

U型端子焊接的「最終完成尺寸」是重要的品質管理要素。

焊接過度會造成線材的斷線，焊接不足會有導通不良及不牢靠的可能性。

使用此功能在達到設定的焊接尺寸時，通過ACT STOP信號強制停止通電而結束焊接。

焊接過度會造成線材的斷線，焊接不足會有導通不良及不牢靠的可能性。

使用此功能在達到設定的焊接尺寸時，通過ACT STOP信號強制停止通電而結束焊接。

ACT STOP信號輸入后通電停止的時機可以在1ms以內實現。這樣能夠保證進行非常穩

定的U型端子的焊接。

3、多脈沖功能

其他公司的產品的通電時間和輸出(例如電流值)是在固定值狀態返復進行的脈沖功能。

本產品有獨自的程序、最高可達到24段通電、所有的通電時間和輸出都可以任意設定。

此功能針對端子與線之間的熱平衡差的U型端子焊接(例如線非常粗、而端子薄)，也可

以做到不熔斷端子設定得到最適合的熱量焊接。

4、區域范圍內輸入控制功能

根據位移、溫度等參數的判斷結果的CAUTION輸入(＋:ADDition －:SUBtraction)，

任意階段性的增減下一次通電輸出值。

可以對應實際的焊接狀況的變化。例如,無TC溫度反饋的熱壓接工法也能夠?qū)崿F(xiàn)溫度

管理。但是需要PLC的控制。

5、防塵強化

變更吸引方式強化防塵。

降低工作現場的粉塵吸引造成的動作不良。

專用過濾膜備件。

6、輸入輸出信號檢測功能

輸入輸出信號(I/O)的狀態可以在離線狀態確認。

強制ON/OFF輸出信號，可以大幅度縮短設備安裝、維護時的配線確認時間。

7、脈沖寬度監測功能

根據通電時高頻輸出(PWN寬)的平均值顯示功能，能夠掌握「焊接電源+焊接變壓器」

到達最高輸出時的裕度、焊接變壓器二次電壓的過不足狀況。另外，也可以確認通電

回路的劣化狀態、設定針對計測值的上下限和報警輸出，有相應的預防保證措施。

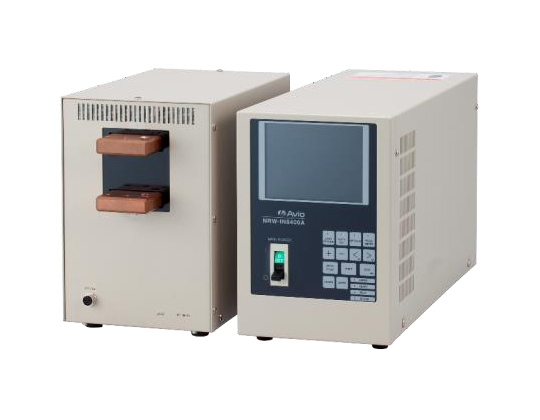

8、高使用率水冷焊接變壓器

標準配置強制空冷和水冷兩種方式。

水冷狀態時，U型端子等焊接可以實現高使用率。
